Как спроектировать угловой диван-трансформер для ниши

В гостиной есть ниша, куда диван входит почти вплотную. На плане всё выглядит удачно, но после раскладывания край спального основания перекрывает проход, а поднять сиденье для доступа к белью мешает подоконник. Чтобы угловой диван-трансформер не создал такую проблему, проект проверяют не по одному размеру стены, а во всех рабочих положениях.

Задача проекта — связать фактическую геометрию участка, сторону угла, направление раскладывания и доступ к хранению. Тогда до изготовления видно, где останется свободный проход, откроется ли ящик под сиденьем и не окажутся ли розетки за высоким прямым каркасом.

Неровная ниша в гостиной: замер по трём направлениям

Одной ширины между стенами недостаточно. Замерщик фиксирует ширину, глубину и высоту в нескольких точках: у пола, на уровне сиденья, по верхней границе спинки. Если стены расходятся даже на небольшую величину, минимальный размер ограничит габариты корпуса.

Глубину участка измеряют по обеим сторонам. На одной стене дивану может мешать радиатор, на другой — подоконник или выступ. Высоту проверяют там, где пройдёт высокий прямой каркас. Этот параметр нужен, чтобы спинка не упиралась в подоконную доску, настенный прибор или иной элемент.

На обмерном листе специалист отмечает все ограничения:

• выступающие плинтусы с их толщиной и высотой;
• розетки, выключатели и кабельные выводы;
• подоконник, радиатор и трубы отопления;
• дверные проёмы, наличники и направление открытия двери;
• выступы, углубления и неровности стен;
• границу прохода рядом с нишей.

Плинтус сокращает доступную ширину у пола, хотя рулетка выше него показывает больший размер. Розетку нельзя просто закрыть корпусом: проектировщик сохраняет доступ к розеткам и учитывает вилки, которые выступают из стены. Финальный замер после отделочных работ снижает риск расхождения между схемой и фактическим участком.

Дверной проём и угловая часть: выбор правой или левой стороны

Сторону определяют по виду спереди, то есть когда человек стоит перед диваном и смотрит на него. Если угловая часть находится справа, это правосторонний угол. Если она расположена слева, это левосторонний угол. Такое правило записывают прямо на эскизе, потому что слов «угол у окна» недостаточно: после изменения точки обзора смысл теряется.

Выбор зависит не только от формы ниши. Инженер наносит на план стены, дверные проёмы и проход, затем отмечает обычные маршруты по гостиной. Угловая часть не должна сужать путь от двери к окну или соседней зоне. Её положение также сверяют с радиатором, шторами и доступом к настенным элементам.

Проверка проста по смыслу: схема должна показывать диван спереди, границу прохода и сторону выступающей части. После согласования эту ориентацию переносят в размерную схему без зеркального разворота.

Спальное основание в нише: полный габарит после трансформации

Механизм трансформации отвечает за переход дивана в спальное место. Проектировщик отдельно показывает направление раскладывания и край спального основания в раскрытом виде. Названия или конструкцию неподтверждённого механизма не предполагают заранее: инженер опирается на выбранную техническую схему конкретного изделия.

Для проверки нужны два контура. Первый показывает сложенное положение, второй — разложенное. Полный габарит после трансформации включает не только длину спального места, но и элементы, которые перемещаются вперёд. Перед диваном оставляют свободную площадь под весь ход деталей, а не только под видимую часть матраса.

На плане проверяют, не пересекает ли траектория движения дверь, стол, подоконник или противоположную стену. Человек должен подойти к конструкции, разложить её и пройти рядом, не переставляя закреплённые предметы. Точный запас определяет проектировщик по размерам механизма и нормам эргономики.

Подъёмная секция и ящик: отдельный путь открытия

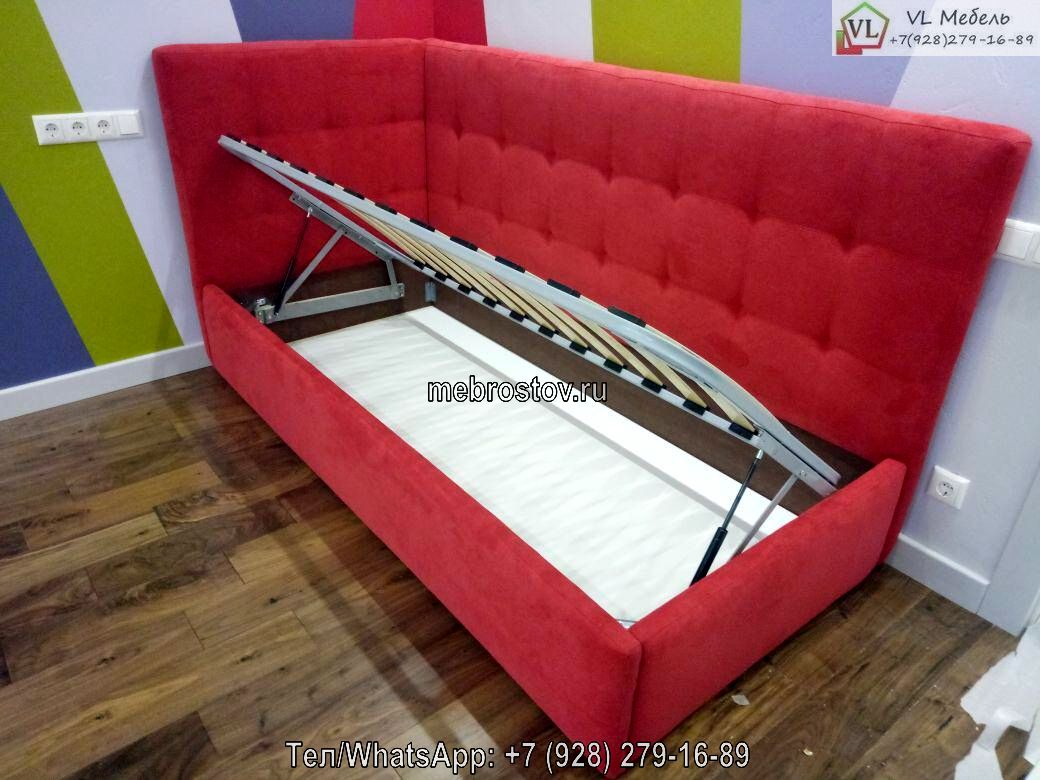

Ящик для хранения под сиденьем работает независимо от раскладывания для сна. Подъёмная секция открывает доступ к внутреннему объёму, а газлифты помогают поднять основание. Эти детали не формируют спальное место и не заменяют механизм трансформации.

На схеме инженер отмечает направление подъёма основания. У сиденья должна быть собственная траектория движения вверх, без контакта со стеной, подоконником или соседней частью. Получаются две отдельные траектории движения: одна относится к раскладыванию, вторая — к открытию ящика.

Доступ проверяют со стороны прохода. Владелец должен поднять основание, удерживать его в рабочем положении и достать постельные принадлежности без узкой щели между корпусом и стеной. Если крышка открывается, но человек не может подойти к ящику для хранения, проект не решает задачу.

Проход рядом с нишей: проверка трёх рабочих положений

Свободный проход оценивают не одной цифрой. На плане отмечают границу прохода, дверные проёмы и неподвижные предметы, после чего накладывают три состояния конструкции:

• диван сложен, люди перемещаются по гостиной в обычном режиме;
• спальное место полностью раскрыто, подвижные детали дошли до крайней точки;
• подъёмное основание открыто, человек стоит перед ящиком и достаёт вещи.

В каждом состоянии инженер проверяет не только остаток свободной ширины, но и подход к ручке двери, розетке, окну. Особенно критичен узкий участок между угловой частью и дверным проёмом. Если на плане линии лишь соприкасаются, фактические неровности стен и выступающие плинтусы могут убрать расчётный зазор.

Такую проверку проводят на размерной схеме или в 3-D модели. Объёмное изображение помогает увидеть столкновение со спинкой или подоконником, но не заменяет числовые размеры. Решение принимают по размерам, а визуализацию используют для контроля.

Эскиз для ниши: какие габариты и движения закрепить

Устное описание оставляет место для разного толкования. Эскиз связывает замер и будущую конструкцию, а размерная схема задаёт проверяемые числа. Для сложной ниши специалист дополняет их 3-D моделью.

В проекте фиксируют:

• общие габариты изделия в сложенном виде;
• ширину, глубину и высоту ниши по контрольным точкам;
• правую или левую угловую часть по виду спереди;
• положение спального основания и направление раскладывания;
• полный габарит после трансформации;
• положение ящика под сиденьем и направление подъёма основания;
• контуры стен, дверных проёмов, радиатора и подоконника;
• розетки, выступы, плинтусы и границу прохода.

Стрелки показывают ход всех подвижных элементов, а подписи не дают перепутать функции. Проектировщик согласует ориентацию по одному виду и указывает точку, откуда показан фасад. После этого мастер получает схему без двусмысленного обозначения стороны.

Материалы тоже записывают конкретно, без переноса свойств одного исполнения на все модели. Для дивана, к которому относится эта страница, подтверждены деревянный каркас, берёзовые ламели и пенополиуретан. Конкретное исполнение имеет обивку из красного велюра с коротким ворсом. Эти данные описывают выбранный вариант, а не обязательный состав каждого трансформера.

Ошибки проекта: зеркальный угол, скрытая розетка и закрытый ящик

Чаще всего проблема появляется не из-за одного крупного просчёта, а из-за нескольких пропущенных деталей. Каждая из них заметна на схеме до передачи проекта мастеру.

• Сторону выбрали без вида спереди. Угол зеркально меняет положение и перекрывает маршрут от двери.
• Учли только сложенные габариты. После раскладывания конструкция занимает проход или упирается в противоположный предмет.
• Смешали две функции. На плане есть ход спального основания, но нет отдельной линии подъёма секции над ящиком.
• Измерили стену над плинтусом. Корпус не доходит до расчётной точки, поэтому весь диван смещается к проходу.
• Не нанесли розетку. Высокий прямой каркас закрывает её или не оставляет места для вилки.
• Проверили крышку без подхода человека. Ящик открывается технически, но доставать постельные принадлежности неудобно.

Есть ещё один сигнал: на эскизе присутствует только прямоугольник изделия. Без стрелок, крайних положений и контрольных размеров такой рисунок не подтверждает работоспособность конструкции.

Перед изготовлением: проверка проекта для ограниченной ниши

Этот список охватывает геометрию, трансформацию, хранение и проход. Владелец может сверить его с финальной схемой без поиска данных в других разделах.

• Ширина, глубина и высота сняты в нескольких точках.
• На обмерном плане есть стены, неровности, выступы и углубления.
• Указаны плинтусы, розетки, подоконник, радиатор, трубы и наличники.
• Сторона угла подписана по виду спереди и показана графически.
• Дверные проёмы и обычный маршрут по гостиной нанесены на план.
• Сложенное и разложенное положение имеют отдельные размерные контуры.
• Показаны направление раскладывания и полный габарит спального места.
• Отдельно показаны положение ящика, направление открытия и подход к нему.
• Две траектории подвижных элементов не пересекают стены и предметы.
• Свободный проход проверен при сложенном диване, раскрытом спальном месте и открытом ящике.
• Общие размеры, материалы и красная велюровая обивка записаны как параметры конкретного исполнения.
• Мастер получил согласованные эскиз, размерную схему и при необходимости 3-D модель.

Сложная геометрия ниши: когда нужен замер и проект

Профессиональная проверка нужна, если стены заметно неровные, диван встаёт вплотную, рядом находится дверь, а подоконник нависает над спинкой. Ещё один повод — пересечение зоны раскладывания с основным маршрутом по гостиной. Самостоятельный выбор по одному габариту в таких условиях может оставить недоступное хранение или потребовать пересмотра схемы.

Для первичной консультации достаточно подготовить план участка, фотографии стен и примерные размеры. Точный расчёт опирается на профессиональный замер и согласованную схему, а не на фотографию или длину одной стены.
