Планировка прямой кухни 3,2 м со встроенной техникой

Стена кажется длинной: 3,2 м должно хватить на мойку, хранение и все приборы. Но после вычета духовки, газовой панели, боковых зазоров и коммуникаций свободный участок столешницы быстро сокращается. Поэтому планировка прямой кухни 3,2 м со встроенной техникой начинается не с цвета фасадов, а с проверки каждого модуля и ежедневного маршрута готовки.

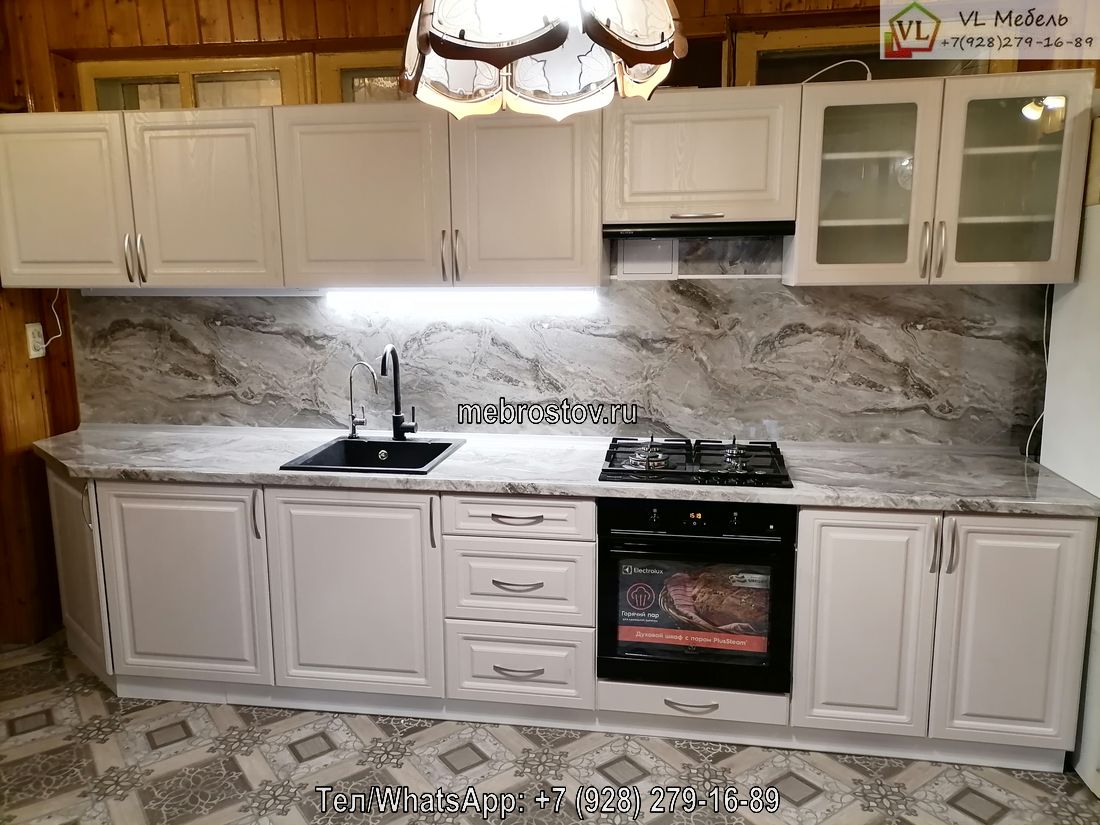

Разберем светлый гарнитур с бежевыми рамочными фасадами, черной одинарной мойкой и столешницей толщиной 38 мм. ДСП с покрытием под мрамор и такой же фартук задают внешний вид, но сами по себе не исправят тесную рабочую зону, конфликт ящиков или ошибку в привязке вытяжки.

Что разместить на стене 3,2 м без разрыва рабочей зоны

В одной линии нужно распределить нижние секции для черной одинарной мойки, встроенной духовки, газовой варочной панели на четыре конфорки, трех центральных выдвижных ящиков и хранения. Над ними стоят однорядные верхние шкафы: часть закрывают глухие створки, часть — фасады со стеклянными вставками. Вытяжка за фасадом занимает объем одного из верхних модулей.

Проектировщик сначала фиксирует неизменяемые элементы: ширину выбранных приборов, чашу со смесителем, трубы, сифон и точку выхода воздуховода. Затем он распределяет остаток длины между ящиками, полками и техническими доборами. Такой порядок показывает реальный полезный объем, а не сумму внешних размеров фасадов.

Мойку и варочную панель не стоит ставить вплотную. Между ними нужен цельный участок для подготовки продуктов, причем его ширину проектировщик определяет по фактической компоновке и документации приборов. Проверяемый критерий прост: после размещения обязательных секций остается полезная непрерывная плоскость, на которой можно готовить, не переставляя предметы через мойку или плиту.

Замер стены на трех уровнях и привязка коммуникаций

Одна цифра 3200 мм не описывает стену. Замерщик проверяет длину на уровне пола, будущей столешницы и верхних шкафов. Значения могут отличаться из-за отклонения углов или неровной отделки. За проектный размер специалист берет не удобную среднюю цифру, а данные, которые дадут корпусам и фасадам свободно открываться после сборки.

На схеме отдельно отмечают углы, выступы, напольный плинтус, подоконник и дверной наличник. Подоконник может нависать над крайней секцией, наличник — мешать фасаду, а плинтус — не давать корпусу встать к стене. Замер также фиксирует высоту фартука, положение розеток и расстояние до вентиляционного канала.

Следующий слой проекта — коммуникации. На развертку стены наносят:

• точки воды и канализации для мойки;
• газовый вывод и доступ к запорной арматуре;
• электрические точки для духовки, вытяжки, подсветки и другой выбранной техники;
• вход в вентиляцию и маршрут воздуховода;
• границы, внутри которых трубы и кабели не конфликтуют с ящиками.

Корпуса рассчитывают только после такой привязки. Итог проверки: на проектной схеме видны три уровня замера, все примыкания и каждая точка подключения.

Нижние секции, три ящика посередине и верхний ряд

В рассматриваемой компоновке три выдвижных ящика находятся посередине нижнего ряда. Это активная зона хранения: верхний ящик подходит для часто используемых мелких предметов, нижние — для более объемного содержимого. Но назначение определяют после проверки внутренней высоты и глубины: фасад не равен полезному объему.

Соседние секции занимают мойка и встроенная духовка. В модуле мойки часть места забирают чаша, трубы и сифон; полку или ящик нельзя считать полноразмерными без разреза корпуса. Духовой шкаф занимает установочную нишу, поэтому хранение под ним или над ним зависит от монтажной схемы выбранного прибора, а не от внешнего вида фасада.

Верхние шкафы распределяют по тому же принципу. Сначала резервируют корпус под скрытую вытяжку и воздуховод, затем считают оставшиеся полки. Стеклянные вставки уместны там, где содержимое не мешает визуальному порядку; глухие створки скрывают упаковки и разнокалиберные предметы. Критерий готовой схемы: владелец понимает назначение каждой полки и видит, какой объем забрали приборы.

Духовка, газовая панель, мойка и вытяжка без монтажных конфликтов

До расчета корпусов проектировщик запрашивает монтажные схемы всех приборов. Для встроенной духовки нужны размеры ниши, требования к вентиляции, положение кабеля и розетки. Для газовой панели на четыре конфорки проверяют размер выреза, толщину допустимой столешницы, зоны крепежа и требования производителя к соседним элементам.

Столешница толщиной 38 мм выполнена из ДСП с покрытием под мрамор. Ее нельзя называть натуральным мрамором или переносить на нее правила для камня. Специалист сверяет схему выреза с конструкцией плиты, корпусом духовки и расположением стыков. Вырезы под черную одинарную мойку и панель рассчитывают по шаблонам конкретных изделий до изготовления детали.

Скрытая вытяжка стоит за фасадом, но ее корпус и воздуховод занимают место. Инженер проверяет сечение и маршрут канала по документации прибора, не закладывая резкие обходы ради симметрии шкафов. Фасад должен открывать доступ к фильтрам и обслуживаемым частям.

Светодиодная подсветка освещает свободную столешницу без тени от человека. Ее профиль, провод и блок питания отмечают в проекте заранее, оставляя доступ для обслуживания. Итоговый критерий: монтажные размеры приборов, вырезы, питание и вентиляция согласованы между собой до расчета деталей.

Непрерывная столешница и маршрут от мойки к духовке

Ежедневный сценарий лучше проверять на плане по действиям. Владелец достает продукты, моет их, переносит на зону подготовки, затем использует варочную панель или духовку. Если между мойкой и панелью нет свободной столешницы, мокрые продукты приходится переносить через конфорки или ставить на край.

Полезную длину считают после вычета чаши, газовой панели и участков, занятых постоянно стоящими предметами. Серо-бежевые прожилки на покрытии объединяют столешницу с фартуком под мрамор, но проект оценивают по непрерывному рабочему отрезку, а не по зрительной протяженности рисунка.

План проверяют и со стороны прохода. Человек должен стоять перед мойкой или панелью, пока другой фасад открыт. Выдвинутые центральные ящики и дверца духовки не должны перекрывать проход так, чтобы пользоваться ими приходилось боком. Конкретная ширина зависит от фактической кухни и окружающих предметов, поэтому ее подтверждает замер.

Ошибки, из-за которых линия 3,2 м теряет полезную длину

• Слишком мало места для подготовки. Проект заполняет всю длину приборами и секциями, но между мойкой и панелью остается узкий обрезок.
• Фасады нарисованы без траекторий. Крайняя створка упирается в подоконник или дверной наличник, ручка соседнего модуля мешает ящику.
• Хранение считают по фасадам. Из заявленного объема выпадают сифон, трубы, духовка, вытяжка и воздуховод.
• Розетки остаются за приборами. Вилка увеличивает требуемую глубину или закрывает доступ к подключению.
• Готовую схему переносят на другую стену. Даже при той же длине меняются углы, коммуникации, примыкания и положение вентиляции.

Сигнал ошибки — отсутствие на схеме размеров свободной столешницы, открытых фасадов и технических зон. Красивого фронтального изображения для изготовления недостаточно.

Траектория фасадов, ящиков и дверцы духовки

Проверку открывания проводят на виде сверху и на развертке. Проектировщик показывает крайние положения глухих и стеклянных створок, трех ящиков, дверцы духовки. Так видно, не сталкиваются ли ручки, не задевает ли верхний фасад соседнюю стену и остается ли доступ к мойке.

Отдельно рассматривают одновременные действия. Открытая духовка не должна попадать под выдвигаемый ящик, а створка под мойкой — блокировать соседний фасад. Угол стены тоже влияет на ход двери: корпусу может потребоваться технический добор, размер которого вычисляют после замера.

Проверяемый результат — на плане есть контуры открытых элементов и свободная зона для человека. Если проект показывает только закрытый гарнитур, конфликт еще не исключен.

Чек-лист перед изготовлением гарнитура 3,2 м

• Замерщик проверил длину стены на уровне пола, столешницы и верхнего ряда.
• Схема учитывает углы, выступы, плинтус, подоконник и дверной наличник.
• На развертке отмечены газ, вода, канализация, электрика и вентиляционный канал.
• Проектировщик получил монтажные схемы духовки, газовой панели, мойки и вытяжки.
• Размеры ниш и вырезов соответствуют выбранным приборам, а не типовым значениям.
• Воздуховод помещается в верхнем модуле и не забирает неучтенные полки.
• Три центральных выдвижных ящика не пересекаются с трубами, кабелями и соседними ручками.
• На плане указана полезная непрерывная плоскость между мойкой и зоной готовки.
• Все фасады, ящики и духовка показаны в открытом положении.
• Рабочая высота согласована с толщиной столешницы 38 мм и ростом основных пользователей.
• Светодиодная подсветка освещает зону подготовки; проводка и блок питания доступны для обслуживания.
• Владелец сверил перечень полок с предметами, которые собирается хранить.

Изготовление можно передавать в работу, когда каждый пункт подтверждает размер или схема. Предположение «должно поместиться» не заменяет цифру.

Когда для однорядной схемы нужен специалист

Консультация и повторный замер нужны, если исходная длина взята из плана квартиры, техника еще не выбрана, газовый вывод попадает за духовку или вентиляционный канал удален от вытяжки. То же относится к стене с выступом, подоконником у крайнего корпуса или заметным отклонением углов.

При подготовке проекта специалист сопоставляет замер, перечень приборов, монтажные схемы и желаемое хранение. После этого проектировщик распределяет секции и показывает рабочую высоту, вырезы, воздуховод, подсветку и траектории открывания. Такой проект нужен не ради изображения фасадов, а чтобы до изготовления обнаружить несовместимые размеры.

Газ, электрику, вентиляцию и подключение приборов проверяют профильные мастера по строительным правилам и инструкциям производителей. Владельцу не следует переносить точки или менять вырезы самостоятельно по схеме похожей кухни.

Частые вопросы о прямой линии 3,2 м

Можно ли точно распределить секции по одной длине стены?

Нет. Замерщик проверяет стену на трех уровнях и фиксирует примыкания, а проектировщик сверяет коммуникации и размеры приборов.

Почему три ящика посередине могут оказаться меньше ожидаемого?

Проектировщик считает внутренний объем с учетом стенок корпуса, направляющих и соседних коммуникаций. Высота фасадов показывает только внешний ритм.

Можно ли заранее заложить типовой вырез под газовую панель?

Нет. Производитель указывает вырез и способ крепления в монтажной схеме конкретной панели, а инженер переносит эти данные в проект столешницы.

Что занимает место в шкафу со скрытой вытяжкой?

Проектировщик учитывает корпус вытяжки, воздуховод и доступ к фильтрам. Только оставшийся объем он отдает под полки.

Зачем показывать духовку и ящики открытыми?

Специалист проверяет их крайние положения, проход и столкновение с соседними ручками. Закрытый вид таких конфликтов не показывает.

Когда можно утверждать проект перед изготовлением?

Владелец утверждает схему после сверки замера, монтажных документов, коммуникаций, хранения, рабочей высоты, подсветки и открывания всех элементов.

Удачная компоновка использует 3,2 м не до последнего миллиметра фасада, а с учетом подключений, открывания и работы у столешницы. Финальная проверка по монтажным схемам сохраняет место для подготовки и дает понятную систему хранения еще до изготовления.
