Как спланировать угловую кухню из ЛДСП с водонагревателем

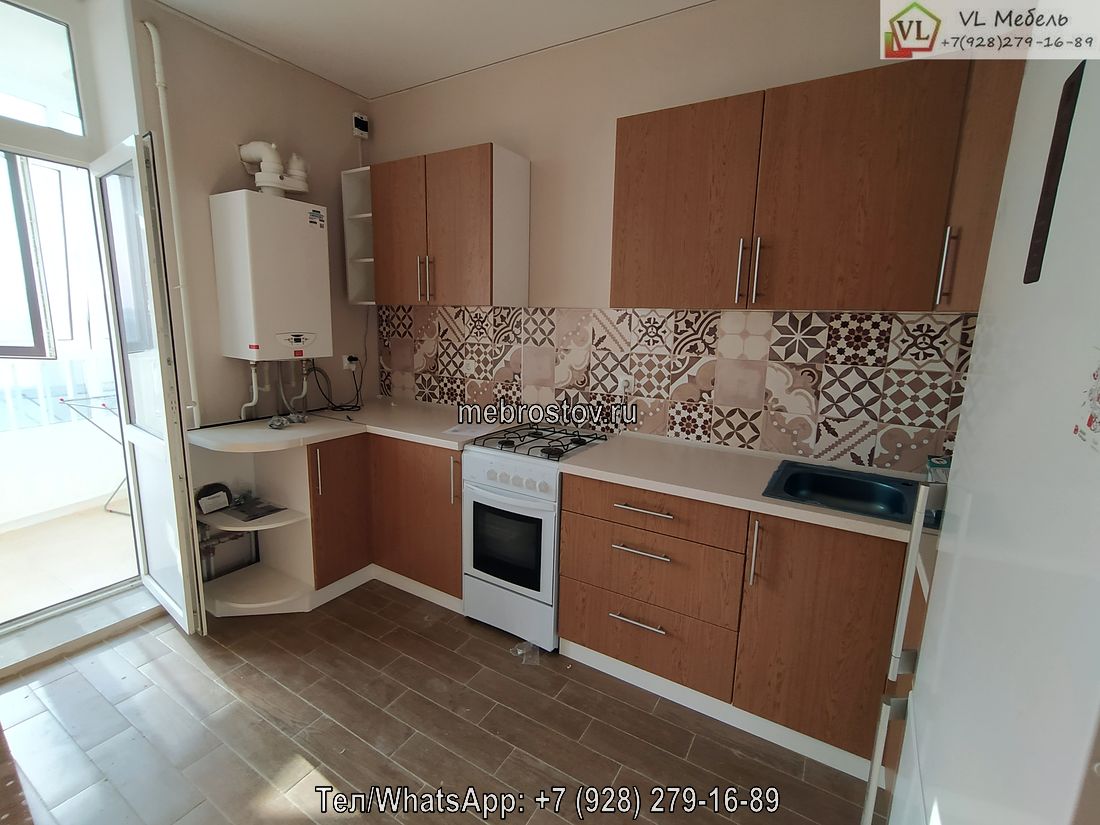

В левом углу кухни уже висит водонагреватель, под ним проходят трубы, а по соседней стене выведены газовая точка и розетки. Понравившуюся компоновку хочется повторить, но готовая схема не совпадает с реальной геометрией. Чтобы угловая кухня из ЛДСП не перекрыла оборудование и сохранила место для хранения, проект привязывают к фактическим размерам комнаты.

Сначала владелец фиксирует стены, выступы и коммуникации, затем проектировщик распределяет рабочие зоны по двум плечам гарнитура. После этого он проверяет глубину корпусов, ширину фасадов, доступ к прибору и открывание каждой секции. Такой порядок помогает увидеть конфликт на эскизе, а не после изготовления деталей.

Почему угловой гарнитур с водонагревателем начинают с двух стен

Две смежные стены редко дают достаточно данных по одной длине у пола. Замерщик снимает размеры помещения на нескольких уровнях, проверяет высоту, форму угла, положение плинтуса. Он отдельно отмечает ниши, выступы и короба: каждый такой элемент меняет доступную глубину корпуса или ширину крайней секции.

На схеме нужны не только контуры стен. Специалист наносит подвод воды, мойку и слив, газовую точку, розетки, трубы и соединения. Для дверей, окна и установленного оборудования он отмечает зоны открывания. Тогда эскиз гарнитура показывает не условный прямоугольник, а участок, где корпусные детали должны разойтись с существующими объектами.

• длины обеих стен у пола, на уровне столешницы и верхних шкафов;
• высота комнаты и фактическая форма угла;
• размеры ниш, коробов, выступов и участков с плинтусом;
• координаты воды, слива, газа, розеток и проходящих труб;
• габариты дверей, окон и траектория открывания створок.

ЛДСП под дерево используют для фасадов и корпусных деталей согласно проекту. Сама ламинированная древесно-стружечная плита не исправляет ошибку в исходных размерах: если угол или короб нанесён неверно, крайний модуль не встанет на отведённое место.

Как вписать водонагреватель в левый угол без потери доступа

Водонагреватель нельзя обозначать на плане одной точкой. Замерщик фиксирует фактические ширину, высоту и глубину прибора, затем отмечает его крайние точки относительно обеих стен. Отдельные координаты получают нижние соединения, трубы, кабель и другие элементы, которые выступают за корпус.

Зоны доступа к оборудованию проектировщик сверяет с документацией конкретной модели. Производитель прибора указывает условия осмотра и обслуживания, поэтому универсальный зазор здесь не подходит. Шкаф, столешница или небольшая полка под водонагревателем не должны мешать соединениям и работе специалиста.

Если схема предполагает водонагреватель в левом углу, инженер проверяет не только фасад рядом с ним. Он сопоставляет глубину верхней секции с выступом прибора, смотрит путь к кранам и соединениям, оценивает, можно ли снять нужную деталь по инструкции производителя. Корпус вокруг оборудования нельзя рисовать по фотографии чужой кухни.

Как распределить мойку, варочную панель и рабочее место по двум плечам

Угловой кухонный гарнитур связывает две линии, поэтому перестановка одного элемента меняет соседние секции. Проектировщик сначала привязывает секцию под мойку к подводу воды и сливу, газовую варочную панель — к газовой точке, а затем оставляет между основными зонами цельный участок столешницы для работы.

В рассматриваемой компоновке газовая варочная панель находится по центру одного плеча. Такое положение нельзя переносить в другую квартиру только по внешнему сходству: специалист проверяет координату газовой точки, ширину соседних модулей и отсутствие конфликта с верхними корпусами. Работы с газовым оборудованием выполняют квалифицированные мастера по строительным правилам и инструкции производителя.

Стойка-полка для мелкой утвари занимает часть края или переходного участка. На эскизе нужно показать её ширину, глубину и доступ к содержимому, затем сопоставить конструкцию с проходом. Защитная кромка столешницы, примыкание к стене и бежево-серый керамический фартук также требуют согласованных границ: фартук не должен скрывать точки, к которым нужен доступ.

Как рассчитать верхние шкафы рядом с прибором

Верхний ярус распределяют после того, как на чертеже появился полный контур водонагревателя. Для схемы с двумя боковыми горизонтальными шкафами и центральным шкафом увеличенной ширины проектировщик указывает ширину секций, высоту размещения и направление открывания каждого фасада.

Полки для хранения связывают с конкретным содержимым. Владелец заранее определяет, где будет стоять повседневная посуда, где разместятся лёгкие запасы, к каким предметам нужен частый доступ. Затем инженер сравнивает размеры вещей с внутренним объёмом: внешняя глубина корпуса и полезная глубина полки не равны.

Секция около прибора требует отдельной проверки. Её дверь не должна заходить в зону оборудования, ручка — упираться в стену, а открытый фасад — перекрывать доступ к соседнему шкафу. Высоту полок выбирают по содержимому, а не по симметрии рисунка.

Как разделить нижние модули между ящиками, мойкой и посудой

Нижний ярус принимает коммуникации и крупные предметы, поэтому его полезный объём считают по каждому модулю. Три выдвижных ящика разной глубины подходят для разных групп утвари только после проверки внутреннего пространства. Труба, сифон или выступ стены могут сократить объём, который на фасаде кажется свободным.

Секция под мойку зависит от положения чаши, слива и подвода воды. Проектировщик наносит все соединения на эскиз, после чего определяет доступную зону хранения. Он не переносит расчёт соседнего ящика в эту секцию: коммуникации задают другую геометрию.

Две распашные секции можно отвести под посуду или более крупные предметы. Владелец перечисляет содержимое, специалист сопоставляет его с шириной проёма и полками. Так нижние модули получают понятное назначение, а трубы не оказываются за плотно заполненным шкафом без доступа.

Какие пересечения проверить у фасадов и ящиков в углу

Угол проверяют в нескольких состояниях: все секции закрыты, один фасад открыт, ящик выдвинут, соседняя дверь находится в рабочем положении. Статичный вид спереди не показывает столкновение ручек или блокировку выдвижения.

• распашные секции свободно открываются рядом со стеной и соседним корпусом;
• выдвижные ящики не встречаются с ручками на перпендикулярном плече;
• фасад угловой зоны не перекрывает соседнюю секцию;
• край столешницы не сужает проход у стойки-полки;
• открытые дверцы не закрывают путь к соединениям прибора.

Для этой проверки на плане нужны глубина корпуса, ширина секций, толщина видимых деталей, размеры ручек и направление движения фасадов. Проектировщик рисует траекторию открывания, а не оценивает её на глаз. Точные отступы он выбирает по проекту, документации оборудования и технологическим инструкциям производителя материала.

Типовые ошибки при переносе понравившейся угловой компоновки

Копирование фотографии без замера. Светло-коричневый древесный рисунок и состав секций можно взять как ориентир, но чужие длины стен не подходят для новой квартиры. Отличие в коробе или положении газовой точки меняет всю линию.

Условный контур прибора. Если владелец записал только ширину, проект не учитывает глубину, нижние соединения и крайние точки. Верхний шкаф или полка затем перекрывает зону доступа к водонагревателю.

Проверка фасадов только в закрытом виде. В углу ящик может столкнуться с ручкой соседней двери. Ошибка проявится при ежедневном использовании, хотя фронтальный эскиз выглядит ровно.

Полки без списка содержимого. Одинаковые промежутки не гарантируют, что посуда и запасы поместятся. Внутренние размеры секции нужно сравнить с тем, что владелец собирается хранить.

Игнорирование труб под мойкой. Секция выглядит вместительной снаружи, но слив и подвод воды забирают часть объёма. Проектировщик должен показать коммуникации внутри модуля.

Чек-лист эскиза перед изготовлением деталей из ЛДСП

• замер кухни содержит длины двух стен на нескольких уровнях, высоту и форму угла;
• на плане отмечены ниши, выступы, короба, плинтус и зоны открывания;
• водонагреватель нанесён по ширине, высоте, глубине и крайним точкам;
• эскиз показывает трубы и соединения, воду, слив, газовую точку и розетки;
• мойка, варочная панель, рабочая столешница и хранение распределены по двум плечам;
• для верхних шкафов указаны ширина, высота, полки и направления открывания;
• нижние модули показывают ящики разной глубины, распашные секции и доступ к сливу;
• проект содержит размеры фасадов, корпусов, ручек и траектории открывания;
• стойка-полка не мешает проходу, а фартук согласован с границами оборудования;
• специалист сверил доступ к прибору с документацией его производителя.

Перед передачей проекта в производство владелец может пройти список вместе с проектировщиком и отметить назначение каждой секции. Такая сверка отделяет внешние габариты от полезного хранения и показывает, где коммуникации уменьшают внутренний объём.

Когда для угловой кухни нужен замер и проект специалиста

Консультация и профессиональный замер нужны, если оборудование уже закреплено, стены имеют выступы, а трубы проходят рядом с будущими корпусами. Специалист фиксирует исходные данные, готовит понятную схему и связывает логику хранения с реальной геометрией. До изготовления владелец видит состав секций, размеры фасадов и направления открывания.

Замер и установку должны выполнять специалисты по нормам эргономики, строительным правилам и технологическим инструкциям производителей. Самостоятельный перенос понравившейся схемы без такой проверки может оставить недоступный угол, сократить проход или потребовать переделки деталей.

Частые вопросы об угловой компоновке с водонагревателем

Какие размеры водонагревателя нужны для проекта?

Замерщик фиксирует ширину, высоту, глубину, крайние точки прибора, положение соединений и проходящих труб. Проектировщик сверяет зону доступа с документацией конкретной модели.

Можно ли повторить компоновку с фотографии?

Владелец может сохранить состав секций и цветовую идею, но инженер пересобирает схему по фактическим стенам, коммуникациям и оборудованию новой квартиры.

Что проверить у ящиков в угловой зоне?

Проектировщик показывает полное выдвижение каждого ящика и проверяет пересечения с ручками, открытыми фасадами, стеной и соседними корпусами.

Как определить количество полок?

Владелец составляет список посуды и запасов, а специалист сравнивает их размеры с полезной глубиной и высотой секции.

Зачем наносить трубы внутри секции под мойку?

Инженер отмечает слив и подвод воды, чтобы рассчитать доступный объём, сохранить подход к соединениям и не назначить этому месту неподходящее хранение.

Когда нужен профессиональный замер?

Заказчик привлекает замерщика до проекта, если рядом с будущим гарнитуром стоят приборы, проходят коммуникации, есть ниши, выступы или короба.

Готовый эскиз должен отвечать на три практических вопроса: помещаются ли секции между реальными стенами, свободно ли открываются фасады, остаётся ли доступ к оборудованию. Если хотя бы одного ответа нет, схему стоит уточнить до изготовления.
